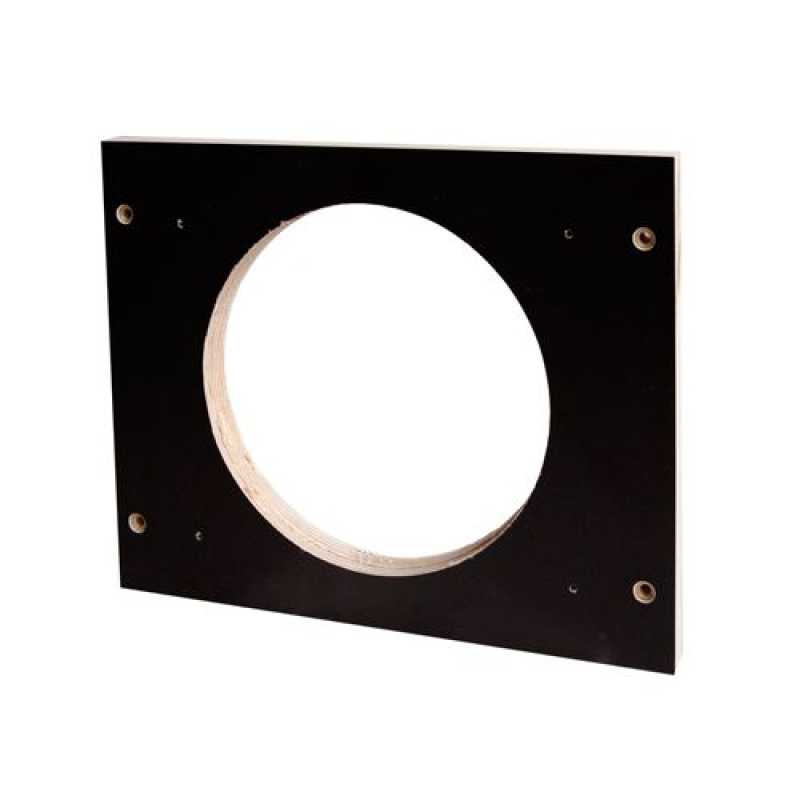

Montageplatte für Lüfter
Häufig sind in Kellerräumen bereits Kernbohrungen vorhanden, deren Durchmesser jedoch kleiner ist, als es für unsere Lüfter vom Typ 100-150 und Typ 100-230 erforderlich wäre. Um den baulichen Aufwand einer erneuten Bohrung zu vermeiden, bieten wir spezielle Adapterplatten an. Diese ermöglichen es, die Lüfter stabil mit kleineren Kernbohrungen zu verbinden. Der Lüfter wird dabei direkt auf die Adapterplatte montiert, welche zentrisch über der vorhandenen Wandöffnung angebracht wird.
Die Platten werden aus einer 21 mm starken, witterungs- und wasserbeständigen Siebdruckplatte [oder Kunststoffplatte – bitte Werkstoff anpassen] gefertigt. Die Adapterplatte besitzt acht vorgefertigte Bohrungen (vier für die Wandmontage, vier für die Lüftermontage). Der Lüfter wird über die werkseitigen 4-mm-Eckbohrungen seiner grauen Montageplatte mittels vier Spax-Schrauben auf den inneren Bohrungen der Adapterplatte fixiert.
Die Platte wird montagefertig mit Schrauben geliefert.
für Ø von 120 bis 180 mm: 220x276 mm
für Ø von 180 bis 255 mm: 300x340 mm
