Lüftungspaket mit ValloPlus 370 MV bis 150 m² Wohnfläche

Dieses vorkonfektionierte Komplettpaket dient zur anlagentechnischen Installation und Inbetriebnahme einer kontrollierten Wohnraumlüftung in Einfamilienhäusern. Das System umfasst das zentrale Lüftungsgerät Vallox ValloPlus 370 MV mit integrierter Wärmerückgewinnung, das gedämmte Isorohrsystem für die Außen- und Fortluft sowie das komplette raumseitige Luftverteilnetz inklusive Ventilen und Gehäusen. Die Anlage stellt einen kontinuierlichen Luftaustausch sicher, führt Feuchtelast effizient ab und trägt zur Minimierung des Schimmelpilzrisikos im Gebäude bei.

Technische Leistungsdaten und anlagentechnische Auslegung:

Das Lüftungspaket ist für Gebäude mit einer Wohnfläche von bis zu 150 m² auf einer zusammenhängenden Etage und für eine maximale Nennluftmenge von bis zu 250 m³/h vorkonfektioniert. Die enthaltenen Materialmengen entsprechen den Berechnungsverfahren einer standardisierten Lüftungsanlage nach den Vorgaben der Lüftungsnorm DIN 1946-6. Der empfohlene Aufstellungsort des Zentralgerätes befindet sich innerhalb der thermischen Gebäudehülle (vorzugsweise im Technikraum oder Hauswirtschaftsraum), wobei die Zuordnung der Außen- und Fortluftleitungen über die Außenwand erfolgt. Die Montage der internen Ventilator- und Filterelemente erfolgt über ein einfaches Einschieben in das Gehäuse.

Wichtiger Hinweis zum Lieferumfang: Die im Set enthaltenen Zu- und Abluftventile sowie die zugehörigen Bautenschutzdeckel schützen die empfindlichen Systemöffnungen während der staubintensiven Ausbauphase vor Verschmutzung. Sollten die baulichen Gegebenheiten Ihres Objekts von diesem Standard abweichen, konzipieren wir für Sie gerne ein modifiziertes, spezifisches Materialpaket. Preise für zusätzlich benötigte Komponenten erhalten Sie auf Anfrage.

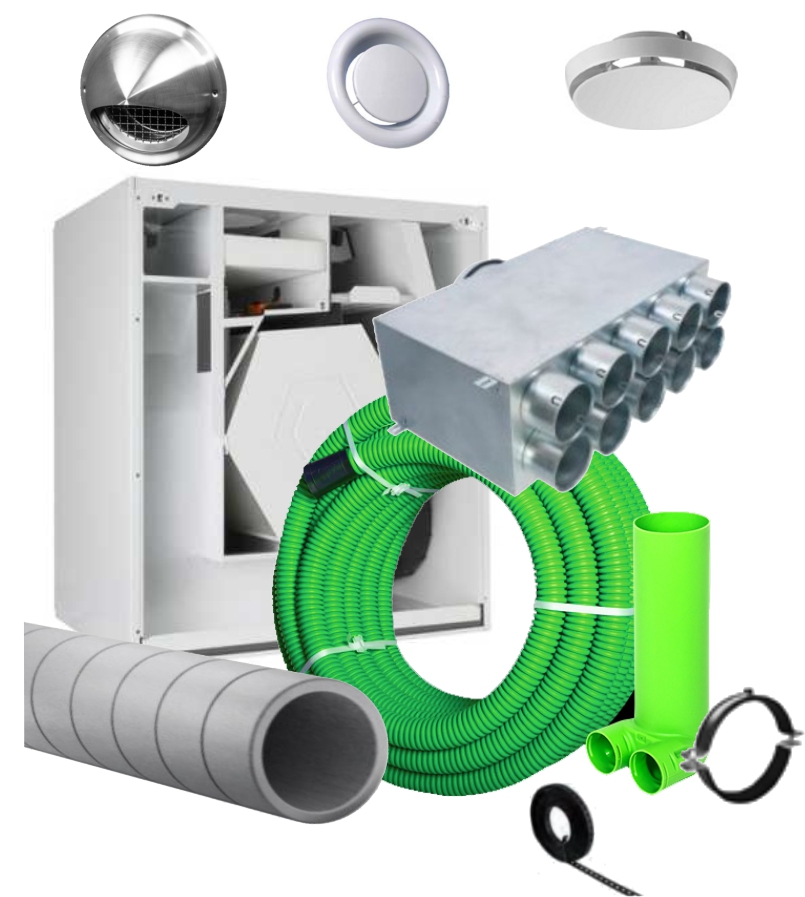

Das Komplettpaket umfasst folgende Systemkomponenten:

• 1x Zentrales Lüftungsgerät Vallox ValloPlus 370 MV: Leistungsstarker Kreuzgegenstrom-Wärmetauscher mit EC-Ventilatorentechnik und integrierter MV-Steuereinheit für den App-Betrieb. Serienmäßige Ausstattung mit leicht zu reinigenden Filtern der Filterklassen nach DIN EN ISO 16890 (ISO Coarse / ePM1).
• 1x Iso-Rohrsystem DN 160: Beinhaltet wärmegedämmte Rohrelemente mit einer Gesamtlänge von 8 Metern inklusive der passgenauen Systembögen und Verbindungsmuffen für eine kondensatfreie Außen- und Fortluftführung.
• 1x Edelstahl-Kugelauslass DN 160: Strömungsoptimierte Außenwand-Komponente für den ordnungsgemäßen fassadenseitigen Abschluss der Luftleitungen.
• 2x Luftverteilerkästen: Systemkonforme Verteilergehäuse mit der statisch erforderlichen Anzahl an Anschlussstutzen zur getrennten Zuordnung des Zu- und Abluftstrangs.
• 3x Luftverteilschlauch flexibel (Nennweite DN 75): Geliefert als 50-Meter-Ringbund (Gesamtlänge 150 Meter). Ausgestattet mit einer strömungsoptimierten, glatten Innenhaut sowie antistatischen und antibakteriellen** Materialeigenschaften.
• 13x Ventilanschlussgehäuse DN 125: Passgenaue Kunststoff-Anschlussgehäuse für den Übergang von den DN 75 Rohrleitungen auf den standardisierten Raumlufteinlass.
• 7x Zuluftventile und 6x Abluftventile: Strömungsoptimierte, regulierbare Design-Tellerventile der Nennweite DN 125 aus schlagfestem Kunststoff.

Optional wählbares Systemzubehör (über Auswahlmenü konfigurierbar):

• Bedienteil: Standardmäßig erfolgt die Bedienung über die herstellerseitige App. Wahlweise kann eine kabelgebundene, externe Steuerungseinheit zur manuellen Regulierung der Lüftungsstufen direkt im Wohnraum ausgewählt werden.
• Defroster: Zur Absicherung des kontinuierlichen Frostschutzbetriebs und zur Aufrechterhaltung der anlagentechnischen Balance bei Außentemperaturen unter dem Gefrierpunkt wird der Einsatz der elektrischen Defrostereinheit empfohlen.
• Enthalpietauscher (Feuchtewärmetauscher): Ermöglicht im Winterbetrieb eine selektive Feuchterückgewinnung aus der Raumabluft zur Regulierung der relativen Innenluftfeuchte. Anlagentechnischer Hinweis: Der Enthalpietauscher bewirtschaftet ausschließlich die im Gebäude bereits vorhandene Feuchtigkeit. Der Wärmebereitstellungsgrad reduziert sich bei diesem spezifischen Tauschermedium physikalisch bedingt auf maximal 86 % (im Vergleich zu 91 % beim Standard-Wärmetauscher).
• Geräteschalldämpfer-Set: Beinhaltet zwei Kanalschalldämpfer zur Minimierung von Ventilatorengeräuschen im raumseitigen Luftverteilnetz. Optional können zwei weitere Schalldämpfer für die Außen- und Fortluftleitungen zugeschaltet werden, um Schallemissionen in Richtung von Terrassen oder Nachbargrundstücken zu dämmen.
• Kugelsiphon DN 32: Spezieller Unterdruck-Siphon zur geruchs- und rückstaufreien Abführung des anlagentechnischen Kondensatwassers vom Lüftungsgerät in das Abwassernetz.
• Vorschaltfilter Küche: Der Vorschaltfilter der Filterklasse ISO Coarse nach DIN EN ISO 16890 dient zur mechanischen Abscheidung von Fett- und Schmutzpartikeln aus der Küchenabluft, um Verunreinigungen und Ablagerungen im nachfolgenden Kanalnetz zu reduzieren.
• Rohrnetz-Verlängerung: Ermöglicht eine Erweiterung des gedämmten Isorohrsystems DN 160 um zusätzliche 4 Meter inklusive der notwendigen Verbindungskomponenten.
• Befestigung Rohr Ø 75: Zur statischen Fixierung der flexiblen Luftverteilleitungen auf dem Rohboden oder an der Decke steht wahlweise stabiles Lochband oder ein systemkonformes Set aus Rohrschellen zur Auswahl.
• Variante Verteiler: Für die raumseitige Luftverteilung stehen wahlweise Verteilerkästen aus korrosionsbeständigem, verzinktem Metall oder aus schlagfestem Kunststoff zur Verfügung, um eine präzise Anpassung an die statischen Anforderungen des Bauvorhabens zu ermöglichen.
• Außen- und Fortluftelemente: Der fassadenseitige Außenabschluss der Lüftungsanlage kann je nach architektonischer Anforderung als Kugelauslass, als flaches Außenwandgitter oder als kombiniertes Zu- und Abluft-Fassadenelement aus Edelstahl konfiguriert werden. Alle Ausführungsvarianten schützen den Wandkanal vor Schlagregen und Fremdkörpern.

Wichtiger rechtlicher Betreiberhinweis: Ein hygienisch und energetisch einwandfreier Betrieb der Lüftungsanlage kann hersteller- und normenkonform nur dann gewährleistet werden, wenn die finale Einregulierung, Volumenstromanpassung und haustechnische Inbetriebnahme unter strikter Beachtung der Hygieneanforderungen nach Richtlinie VDI 6022 erfolgt.
