Lüftungspaket mit Reneo D180 S21 bis 100 m² Wohnfläche

Dieses vorkonfektionierte Komplettpaket dient zur anlagentechnischen Installation und Inbetriebnahme einer kontrollierten Wohnraumlüftung in kleineren Einfamilienhäusern, Wohnungen oder Apartments. Das System umfasst das zentrale Lüftungsgerät Blauberg Reneo D180 S21 mit integrierter Wärmerückgewinnung, das gedämmte Isorohrsystem für die Außen- und Fortluft sowie das komplette raumseitige Luftverteilnetz inklusive Ventilen und Gehäusen. Die Anlage stellt einen kontinuierlichen Luftaustausch sicher, führt Feuchtelast effizient ab und trägt zur Minimierung des Schimmelpilzrisikos im Gebäude bei.

Technische Leistungsdaten und anlagentechnische Auslegung:

Die vorkonfektionierten Materialmengen dieses Komplettsets entsprechen den Berechnungsverfahren einer nach DIN 1946-6 ausgelegten Lüftungsanlage für ein Einfamilienhaus mit bis zu 100 m² Wohnfläche auf einer Etage und für eine Nennluftmenge von bis zu 120 m³/h. Das gedämmte Iso-Rohrsystem DN 160 dient der schall- und kondensatfreien Führung der Außen- und Fortluft zum Gerät sowie vom Lüftungsgerät zu den Hauptverteilern. Die flexiblen Luftverteilschläuche DN 75 ermöglichen im Zusammenspiel mit den Verteilerkästen eine gezielte Luftleitung in die jeweiligen Wohn- und Nutzzonen. Der werksseitig vorgesehene Aufstellungsort des Zentralgerätes befindet sich auf derselben Etage innerhalb der thermischen Gebäudehülle, wobei die Zuordnung der Außen- und Fortluftleitungen direkt über die Außenwand erfolgt. Sollten die baulichen Gegebenheiten oder die Geometrie Ihres Objekts von diesem Standard abweichen, planen wir für Sie gerne ein modifiziertes, spezifisches Materialpaket. Preise für zusätzlich benötigtes Systemmaterial erhalten Sie auf Anfrage.

Planungshinweis: Das Lüftungspaket enthält 7 Ventilgehäuse DN 125 aus Kunststoff, 4 Zuluftventile und 3 Abluftventile, die einen kontrollierten Luftwechsel ermöglichen. Sollte Ihr individuelles Bauvorhaben eine höhere Anzahl an Luftauslässen erfordern, können zusätzliche Komponenten separat in unserem Sortiment unter Lüftungsmaterial bestellt werden.

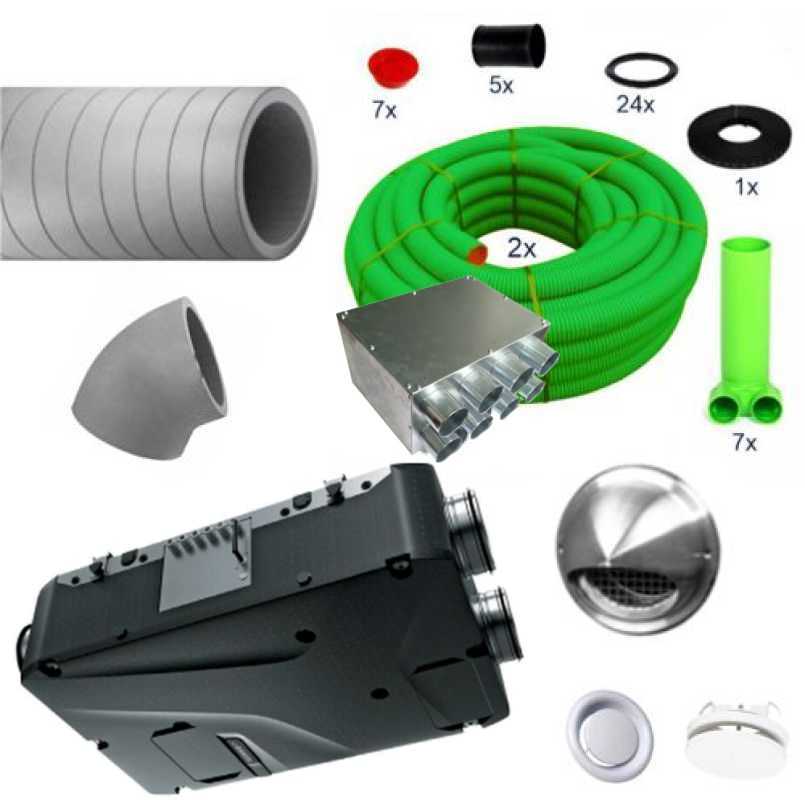

Das Komplettpaket umfasst folgende Systemkomponenten:

• 1x Zentrales Lüftungsgerät Blauberg Reneo D180 S21: Kreuzgegenstrom-Wärmetauscher mit EC-Ventilatorentechnik und integrierter S21-Steuerungseinheit für den App-Betrieb. Serienmäßige Ausstattung mit leicht zu reinigenden Filtern der Filterklasse ISO Coarse nach DIN EN ISO 16890.
• 1x Iso-Rohrsystem DN 160: Beinhaltet wärmegedämmte Rohrelemente mit einer Gesamtlänge von 8 Metern inklusive der passgenauen Systembögen und Verbindungsmuffen für eine kondensatfreie Luftführung.
• 1x Edelstahl-Kugelauslass DN 160: Strömungsoptimierte Außenwand-Komponente für den ordnungsgemäßen fassadenseitigen Abschluss der Außen- und Fortluftleitungen.
• 2x Luftverteilerkästen: Systemkonforme Verteilergehäuse (wahlweise aus Metall mit 6 bzw. 8 Stutzen oder aus schlagfestem Kunststoff mit 6 Stutzen über das Auswahlmenü konfigurierbar) zur getrennten, kreuzungsfreien Zuordnung des Zu- und Abluftstrangs.
• 1x Luftverteilschlauch flexibel (Nennweite DN 75): Geliefert als 50-Meter-Ringbund. Ausgestattet mit einer strömungsoptimierten, glatten Innenhaut sowie antistatischen und antibakteriellen** Materialeigenschaften. Beinhaltet das notwendige Montagezubehör wie Muffen und Elastomerdichtungen.
• 7x Ventilanschlussgehäuse DN 125: Passgenaue Anschlussgehäuse aus schlagfestem Kunststoff für den Übergang von den DN 75 Rohrleitungen auf den standardisierten Raumlufteinlass.
• 4x Zuluftventile und 3x Abluftventile: Strömungsoptimierte, regulierbare Design-Tellerventile der Nennweite DN 125 aus schlagfestem Kunststoff.

Optional wählbares Systemzubehör (über Auswahlmenü konfigurierbar):

• Bedienteil: Standardmäßig erfolgt die Bedienung über die herstellerseitige App. Wahlweise kann eine kabelgebundene, externe Steuerungseinheit zur manuellen Regulierung der Lüftungsstufen im Wohnraum ausgewählt werden.
• Defroster: Zur Absicherung des kontinuierlichen Frostschutzbetriebs und zur Aufrechterhaltung der anlagentechnischen Balance bei Außentemperaturen unter dem Gefrierpunkt wird der Einsatz der elektrischen Defrostereinheit empfohlen.
• Enthalpietauscher (Feuchtewärmetauscher): Zur Regulierung der relativen Innenluftfeuchte im Winterbetrieb wird ein Feuchtewärmetauscher (Enthalpietauscher) eingesetzt. Dieser bewirtschaftet ausschließlich die im Gebäude bereits vorhandene Feuchtigkeit. Der Wärmebereitstellungsgrad reduziert sich bei diesem spezifischen Tauschermedium physikalisch bedingt auf maximal 86 % (im Vergleich zu 91 % beim Standard-Wärmetauscher).
• Geräteschalldämpfer-Set: Beinhaltet zwei Kanalschalldämpfer zur Minimierung von Ventilatorengeräuschen im raumseitigen Luftverteilnetz. Optional können zwei weitere Schalldämpfer für die Außen- und Fortluftleitungen zugeschaltet werden, um Schallemissionen in Richtung von Terrassen oder Nachbargrundstücken zu dämmen.
• Kugelsiphon DN 32: Spezieller Unterdruck-Siphon zur geruchs- und rückstaufreien Abführung des anlagentechnischen Kondensatwassers vom Lüftungsgerät in das Abwassernetz.
• Vorschaltfilter Küche: Der Vorschaltfilter der Filterklasse ISO Coarse nach DIN EN ISO 16890 dient zur mechanischen Abscheidung von Fett- und Schmutzpartikeln aus der Küchenabluft, um Verunreinigungen und Ablagerungen im nachfolgenden Kanalnetz zu reduzieren.
• Rohrnetz-Verlängerung: Ermöglicht eine Erweiterung des gedämmten Isorohrsystems DN 160 um zusätzliche 4 Meter inklusive der notwendigen Form- und Verbindungskomponenten.
• Befestigung Rohr Ø 75: Zur statischen Fixierung der flexiblen Luftverteilleitungen auf dem Rohboden oder an der Decke steht wahlweise stabiles Lochband oder ein systemkonformes Set aus Rohrschellen zur Auswahl.
• Variante Verteiler: Für die raumseitige Luftverteilung stehen wahlweise Verteilerkästen aus korrosionsbeständigem, verzinktem Metall oder aus schlagfestem Kunststoff zur Verfügung, um eine präzise Anpassung an die statischen Anforderungen des Bauvorhabens zu ermöglichen.
• Außen- und Fortluftelemente: Der fassadenseitige Außenabschluss der Lüftungsanlage kann je nach architektonischer Anforderung als Kugelauslass, als flaches Außenwandgitter oder als kombiniertes Zu- und Abluft-Fassadenelement aus Edelstahl konfiguriert werden. Alle Ausführungsvarianten schützen den Wandkanal vor Schlagregen und Fremdkörpern.

Wichtiger rechtlicher Betreiberhinweis: Ein hygienisch und energetisch ordnungsgemäßer Betrieb der kontrollierten Wohnraumlüftung kann hersteller- und normenkonform nur dann unterstützt werden, wenn die finale Einregulierung und anlagentechnische Inbetriebnahme unter strikter Beachtung der Hygieneanforderungen nach Richtlinie VDI 6022 durchgeführt wird.
