Lüftungspaket mit dem Reneo-Fit D 100

Dieses vorkonfektionierte Komplettpaket dient zur anlagentechnischen Installation und Inbetriebnahme einer kontrollierten Wohnraumlüftung in kleineren Wohnungen, Apartments oder Funktionseinheiten. Das System umfasst das flache Decken- und Wandlüftungsgerät Blauberg Reneo Fit D 100 mit integrierter Wärmerückgewinnung, das gedämmte Isorohrsystem für die Außen- und Fortluft sowie das raumseitige Luftverteilnetz. Dank der modularen Paketstruktur lässt sich die exakte Anzahl der Lüftungsrohre, Ventilgehäuse, Verteiler und Lüftungsventile präzise auf die individuellen Anforderungen Ihres Bauvorhabens abstimmen. Die Anlage stellt einen kontinuierlichen Luftaustausch sicher, führt Feuchtelast effizient ab und trägt zur Minimierung des Schimmelpilzrisikos im Gebäude bei.

Technische Leistungsdaten und anlagentechnische Auslegung:

Die Materialmengen dieses Komplettsets sind für die Auslegung einer lüftungstechnischen Anlage nach DIN 1946-6 für eine kleinere Wohneinheit mit 2 bis maximal 5 Räumen (bis maximal 100 m² Wohnfläche) auf einer Etage und für eine Nennluftmenge von bis zu 100 m³/h vorkonfektioniert. Das gedämmte Iso-Rohrsystem DN 125 dient der schall- und kondensatfreien Führung der Außen- und Fortluft zum Gerät. Die flexiblen Luftverteilschläuche DN 75 ermöglichen im Zusammenspiel mit den Verteilerkästen eine gezielte Luftleitung in die jeweiligen Wohn- und Nutzzonen. Der werksseitig vorgesehene Aufstellungsort des Zentralgerätes befindet sich auf derselben Etage innerhalb der thermischen Gebäudehülle (Wand- oder Deckenmontage), wobei die Zuordnung der Außen- und Fortluftleitungen direkt über die Außenwand erfolgt. Sollten die baulichen Gegebenheiten oder die Geometrie Ihres Objekts von diesem Standard abweichen, planen wir für Sie gerne ein modifiziertes, spezifisches Materialpaket. Preise für zusätzlich benötigtes Systemmaterial erhalten Sie auf Anfrage.

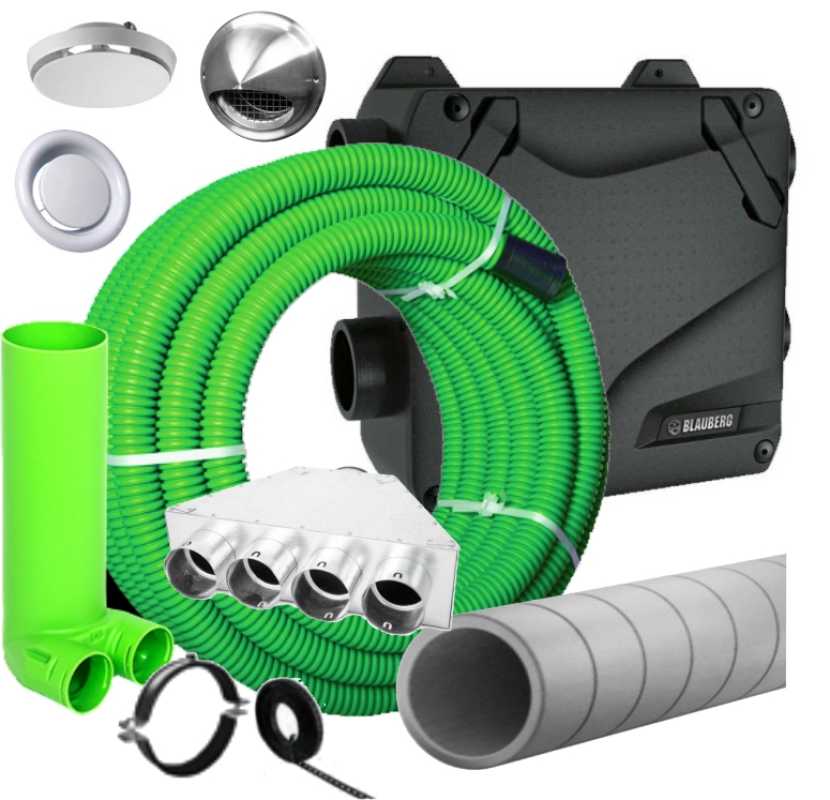

Das Komplettpaket umfasst folgende Systemkomponenten in der Basiskonfiguration:

• 1x Zentrales Lüftungsgerät Blauberg Reneo Fit D 100: Flacher Kreuzgegenstrom-Wärmetauscher mit EC-Ventilatorentechnik, ausgelegt für einen Luftvolumenstrom von bis zu 100 m³/h. Serienmäßige Ausstattung mit leicht zu reinigenden Filtern der Filterklasse ISO Coarse nach DIN EN ISO 16890.
• 1x Kabelgebundenes Steuerungs-Bedienteil S14: Basiseinheit zur manuellen Regulierung der Lüftungsstufen und Betriebsmodi direkt im Wohnraum, standardmäßig im Lieferumfang enthalten.
• 1x Iso-Rohrsystem DN 125: Beinhaltet wärmegedämmte Rohrelemente mit einer Gesamtlänge von 4 Metern inklusive 4x Systembögen und Verbindungsmuffen für eine kondensatfreie Luftführung.
• 1x Edelstahl-Kugelauslass DN 125: Strömungsoptimierte Außenwand-Komponente für den ordnungsgemäßen fassadenseitigen Abschluss der Außen- und Fortluftleitungen.
• 2x Luftverteilerkästen: Systemkonforme Verteilergehäuse (wahlweise aus Metall mit 4 bzw. 6 Stutzen oder aus schlagfestem Kunststoff über das Auswahlmenü konfigurierbar) zur getrennten, kreuzungsfreien Zuordnung des Zu- und Abluftstrangs.

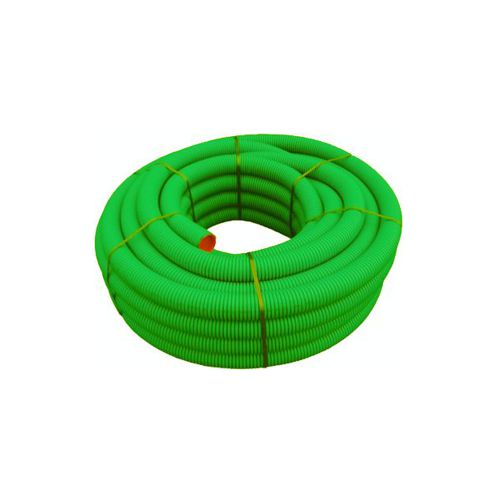

• 1x Luftverteilschlauch flexibel (Nennweite DN 75): Ausgestattet mit einer strömungsoptimierten, glatten Innenhaut sowie antistatischen und antibakteriellen** Materialeigenschaften. Beinhaltet das notwendige Montagezubehör wie Muffen und Elastomerdichtungen.

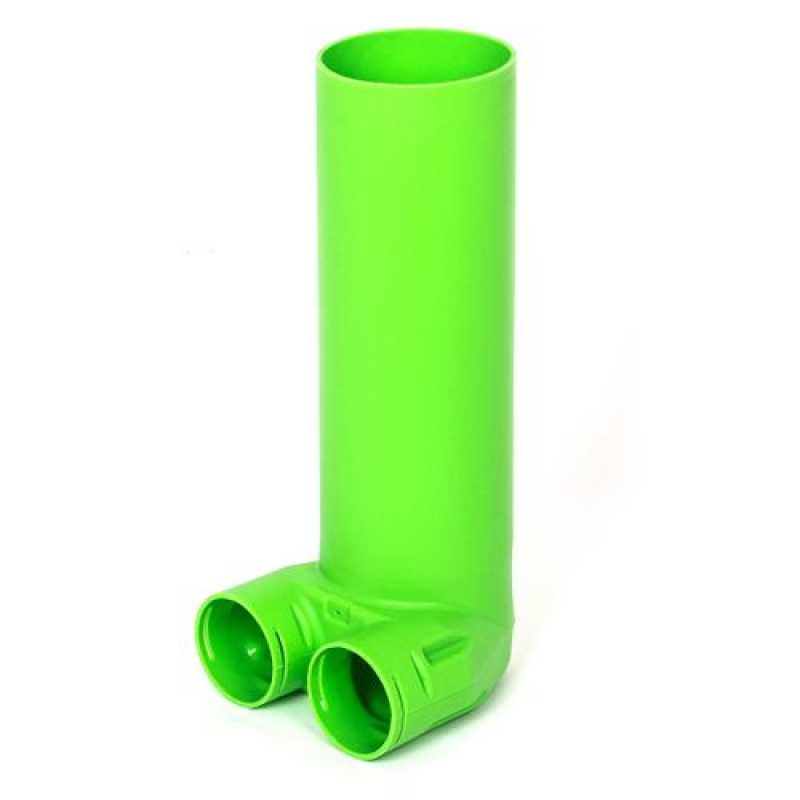

• Ventilanschlussgehäuse DN 125: Passgenaue Anschlussgehäuse aus schlagfestem Kunststoff für den Übergang von den DN 75 Rohrleitungen auf den standardisierten Raumlufteinlass (Basiskonfiguration enthält 1x Zuluft- und 1x Abluftgehäuse, individuell erweiterbar).
• Zuluftventile und Abluftventile: Strömungsoptimierte, regulierbare Design-Tellerventile der Nennweite DN 125 aus schlagfestem Kunststoff (Basiskonfiguration enthält 1x Zuluftventil und 1x Abluftventil, individuell erweiterbar).

Optional wählbares Systemzubehör (über Auswahlmenü konfigurierbar):

• Bedienteil: Die grundlegende Steuerung erfolgt über das im Lieferumfang enthaltene kabelgebundene Bedienteil S14.
• Enthalpietauscher (Feuchtewärmetauscher): Ermöglicht im Winterbetrieb eine selektive Feuchterückgewinnung aus der Raumabluft zur Regulierung der relativen Innenluftfeuchte. Anlagentechnischer Hinweis: Der Enthalpietauscher bewirtschaftet ausschließlich die im Gebäude bereits vorhandene Feuchtigkeit. Der Wärmebereitstellungsgrad reduziert sich bei diesem spezifischen Tauschermedium physikalisch bedingt auf maximal 86 % (im Vergleich zu 91 % beim Standard-Wärmetauscher).
• Geräteschalldämpfer-Set: Beinhaltet zwei Telefonieschalldämpfer zur Minderung von Ventilatorengeräuschen im raumseitigen Luftverteilnetz. Optional können zwei weitere Schalldämpfer für die Außen- und Fortluftleitungen zugeschaltet werden, um Schallemissionen in Richtung von Terrassen oder Nachbargrundstücken zu dämmen.
• Vorschaltfilter Küche: Der Vorschaltfilter der Filterklasse ISO Coarse nach DIN EN ISO 16890 dient zur mechanischen Abscheidung von Fett- und Schmutzpartikeln aus der Küchenabluft, um Verunreinigungen und Ablagerungen im nachfolgenden Kanalnetz zu reduzieren.
• Verlängerung Außen- und Fortluft: Im serienmäßigen Lieferumfang sind 4 Meter isoliertes Rohr inkl. Formteile enthalten. Diese Option bietet die Möglichkeit, das gedämmte Rohrnetz um zusätzliche 4 Meter inklusive der notwendigen Form- und Verbindungskomponenten zu erweitern.
• Befestigung Rohr Ø 75: Zur statischen Fixierung der flexiblen Luftverteilleitungen auf dem Rohboden oder an der Decke steht wahlweise stabiles Lochband oder ein systemkonformes Set aus Rohrschellen zur Auswahl.
• Variante Verteiler: Für die raumseitige Luftverteilung stehen wahlweise Verteilerkästen aus korrosionsbeständigem, verzinktem Metall oder aus schlagfestem Kunststoff zur Verfügung, um eine präzise Anpassung an die statischen Anforderungen des Bauvorhabens zu ermöglichen.
• Außen- und Fortluft Elemente: Der fassadenseitige Außenabschluss der Lüftungsanlage kann je nach architektonischer Anforderung als Kugelauslass, als flaches Außenwandgitter oder als kombiniertes Zu- und Abluft-Fassadenelement aus Edelstahl konfiguriert werden. Alle Ausführungsvarianten schützen den Wandkanal vor Schlagregen und Fremdkörpern.

Wichtiger rechtlicher Betreiberhinweis: Ein hygienisch und energetisch ordnungsgemäßer Betrieb der kontrollierten Wohnraumlüftung kann hersteller- und normenkonform nur dann unterstützt werden, wenn die finale Einregulierung und anlagentechnische Inbetriebnahme unter strikter Beachtung der Hygieneanforderungen nach Richtlinie VDI 6022 durchgeführt wird.
